Артикул: 902023
- Для температур -50…+400 °С
- С несменной измерительной частью
- Одинарные и сдвоенные термометры сопротивления
- Присоединительная головка формы B или BUZ
- Поставляются с измерительными преобразователями
Описание

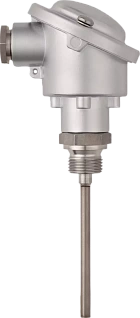

Ввинчивающийся термометр сопротивления используется преимущественно для измерения температуры жидких и газообразных сред. Надёжная герметичность такой конструктивной формы как при вакуумметрическом, так и при избыточном давлении является важным критерием при выборе. Областью применения, в частности, являются климатическая, холодильная и нагревательная техника, печестроение и приборостроение.Присоединительная головка может использоваться при температуре окружающей среды до +100 °С. Наряду со стандартной присоединительной головкой формы B поставляется также форма BUZ.
В измерительной части стандартно используется температурный сенсор Pt100 согласно DIN EN 60751 класса B с двухпроводной схемой подключения, возможны также исполнения с Pt500 и Pt1000. Также подключение может быть выполнено по черырёхпроводной схеме. В качестве опции в присоединительную головку может быть вмонтирован измерительный преобразователь.
Технические данные
|
Присоединительная головка |
Форма B DIN EN 50446, литьё Al под давлением, М20х1,5; степень защиты IP65, температура окружающей среды -40…+100 °С |
|---|---|
|
Подключение к процессу |
Резьба, нержавеющая сталь 1.4571 |
|
Защитная трубка |
Нержавеющая сталь 1.4571, ⌀6 мм, ⌀8 мм |
|
Измерительная часть |
Температурный сенсор Pt100 DIN EN 60751, кл. B, подключение по двухпроводной схеме, наконечник жёстко установлен |
|
Время отклика |
t₀₋₅ = 5 c, t₀₋₉ = 14 c, в воде 0,4 м/с; ⌀6 мм |
|
Измерительный преобразователь |
Аналоговый измерительный преобразователь, выход 4…20 мА, типовой лист 707030 |
|
Принадлежности |
Защитная гильза, смотри типовой лист 909710 |
